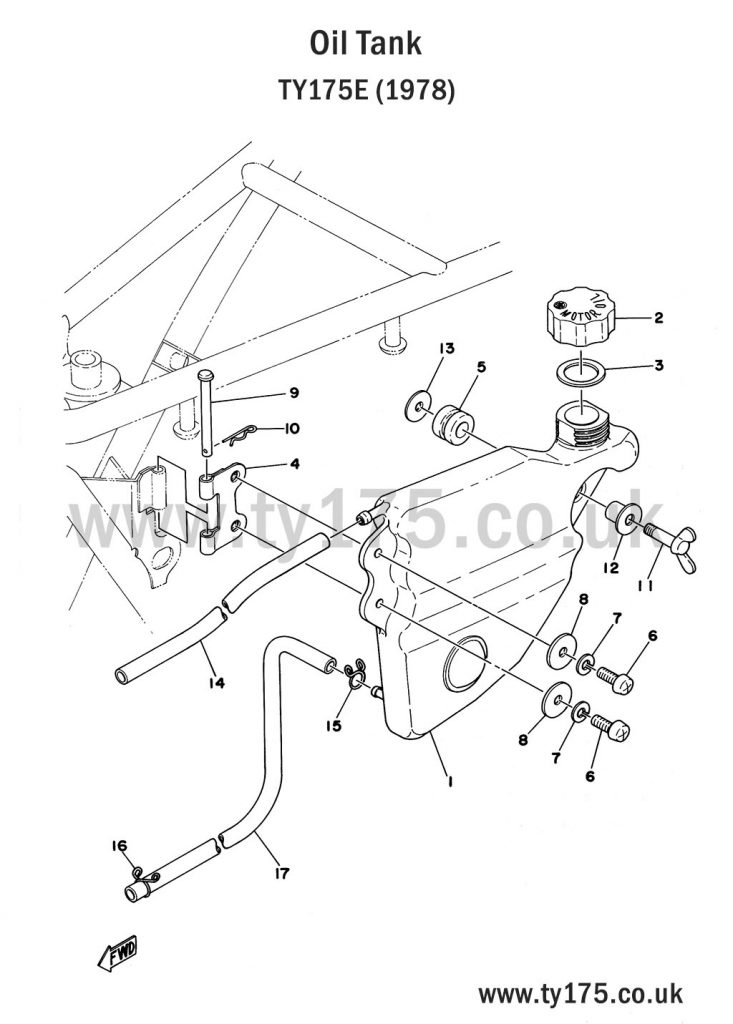

KEY | IMAGE | DESCRIPTION | MANUFACTURER'S PART NUMBER | Quantity Required |
---|---|---|---|---|
1 | OIL TANK | 525-21751-00 | 1 | |
2 | CAP | 434-21771-00 | 1 | |
3 | GASKET | 90430-18067 | 1 | |
4 | OIL TANK HINGE | 525-21797-00 | 1 | |
5 | GROMMET (214-21717-00) | 90480-14102 | 1 | |
6 | PANHEAD SCREW | 92501-06015 | 2 | |
7 | SPRING WASHER | 92901-06100 | 2 | |
8 | WASHER (6. 5-20-1. 6) | 90201-06067 | 2 | |
9 | CLEVIS PIN | 91501-05055 | 1 | |
10 | R CLIP (156-83525-00) | 90468-10050 | 1 | |
11 | WING NUT BOLT | 90122-06001 | 1 | |
12 | COLLAR (322-21544-00) | 90387-06388 | 1 | |
13 | LATCH CLAMP NUT | 90179-06013 | 1 | |
14 | HOSE (170-21766-00 5-540) | 90445-09117 | 1 | |
15 | PIPE CLIP (143-24356-00) | 90467-10008 | 1 | |
16 | PIPE CLIP (101-24356-00) | 90467-08003 | 1 | |
17 | HOSE (129-24311-00 5-430) | 90445-09111 |
